 Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
avz94
Membre ATF40
Membre ATF40
avatar

Nombre de messages : 4949
Age : 56
Localisation : PARIS
Date d'inscription : 30/09/2007

MessageSujet: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Dim 3 Mai 2009 - 19:54

Bonsoir

pouvez-vous m'en dire plus sur ce matériel (utilité du matériel, unités l'utilisant ...) ?




Merci

Cordialement


Dernière édition par avz94 le Dim 5 Juin 2011 - 11:47, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sites.google.com/site/insignesmilitairesfrancais/
crecy1346
Fusilier voltigeur
Fusilier voltigeur


Nombre de messages : 8
Age : 56
Localisation : Versailles
Date d'inscription : 21/04/2009

MessageSujet: Remorque de répérage par le son   Ven 8 Mai 2009 - 16:20

Bonjour,

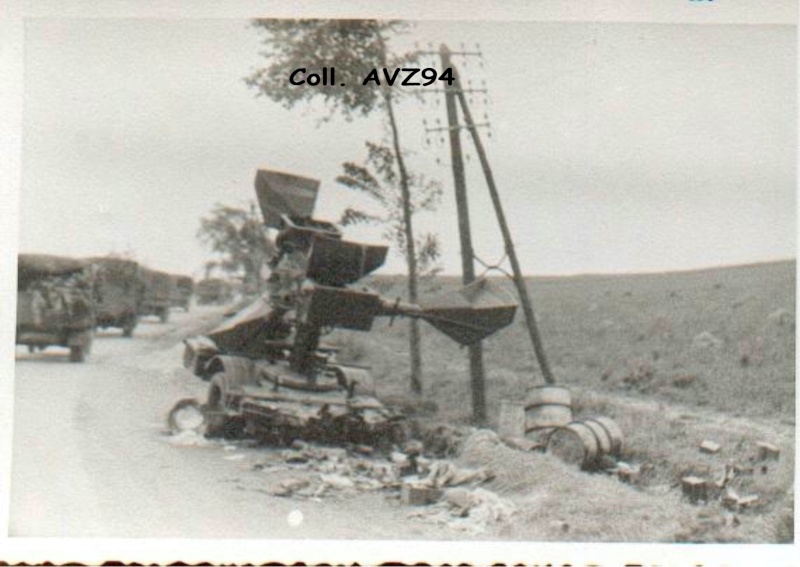

Cet appareil de forme bizarre devait servir à détecter le son des avions.
Les unités les utilisant sont généralement des unités de DCA (défense contre avions)
faisant partie de la DAT (défense aérienne du territoire). Ces unités étaient stationnées non loin de lieu strétégiques : ports, zones industrielles, gares de triages, ou encore zones stratégiques de communications susceptibles d'interesser l'aviation ennemie.

Je n'en sais pas plus

cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
avz94
Membre ATF40
Membre ATF40
avatar

Nombre de messages : 4949
Age : 56
Localisation : PARIS
Date d'inscription : 30/09/2007

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Ven 8 Mai 2009 - 17:47

Bonjour

merci pour votre réponse qui est déjà très complète.
Cet appareil avait-il un nom particulier ou s'appelait-il simplement "appareil de détection des sons d'avions" ?

Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sites.google.com/site/insignesmilitairesfrancais/
Stéphane Ferrard
Colonel
Colonel
avatar

Nombre de messages : 1052
Date d'inscription : 08/06/2007

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Ven 8 Mai 2009 - 18:19

Bonsoir,
Il s'agit de la remorque d'écoute Mle 34 Sautter-Harlé qui équipait les batteries de la DAT (y compris aux Armées) pour le tir de nuit sur "avion entendu".
Cordialement
SF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
crecy1346
Fusilier voltigeur
Fusilier voltigeur


Nombre de messages : 8
Age : 56
Localisation : Versailles
Date d'inscription : 21/04/2009

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Ven 8 Mai 2009 - 18:28

Cela s'appelle une remorque d'écoute modèle 34 de type S constructeur Sautter Harlé.
Je cite le manuel du gradé de DCA de 1940 : ils se composent en général d'un système collecteur et amplificateur de son relié aux oreilles de l'écouteur par une tuyauterie savamment étudiée. Ce système est mobile autour de 2 axes. Il porte un dispositif d'enregistrement permettant de définir la direction du son entendu.

Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
crecy1346
Fusilier voltigeur
Fusilier voltigeur


Nombre de messages : 8
Age : 56
Localisation : Versailles
Date d'inscription : 21/04/2009

MessageSujet: Autres photos : canon   Ven 8 Mai 2009 - 18:33

Vos photos sont superbes.
Le canon ne me dit rien.
Certainement un canon antiaérien sur plateforme. Au moins un 105.
Pas sûr qu'il soit français. Il ya l'air d'avoir un vieux 75 à roues ferrées un peu plus loin derrière

Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
avz94
Membre ATF40
Membre ATF40
avatar

Nombre de messages : 4949
Age : 56
Localisation : PARIS
Date d'inscription : 30/09/2007

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Sam 16 Mai 2009 - 22:48

Bonsoir

merci à vous deux pour le complément d'information

Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://sites.google.com/site/insignesmilitairesfrancais/
lasjuilliarias pascal
Caporal
Caporal
avatar

Nombre de messages : 27
Date d'inscription : 20/08/2008

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Jeu 21 Mai 2009 - 8:51

en cherchent des renseignements sur le latil m4tx j'ai trouvé ce si
sur un site polonais
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lasjuilliarias pascal
Caporal
Caporal
avatar

Nombre de messages : 27
Date d'inscription : 20/08/2008

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Jeu 21 Mai 2009 - 8:53

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Manuferey
Sous-Lieutenant
Sous-Lieutenant
avatar

Nombre de messages : 335
Localisation : USA
Date d'inscription : 07/01/2011

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Lun 28 Mar 2011 - 3:52

crecy1346 a écrit:
Cela s'appelle une remorque d'écoute modèle 34 de type S constructeur Sautter Harlé.
Je cite le manuel du gradé de DCA de 1940 : ils se composent en général d'un système collecteur et amplificateur de son relié aux oreilles de l'écouteur par une tuyauterie savamment étudiée. Ce système est mobile autour de 2 axes. Il porte un dispositif d'enregistrement permettant de définir la direction du son entendu.

Cordialement

J'ai lu sur un site Internet qu'il y aurait eu 2 modèles de télésitemètres Sautter-Harlé Mle 34:
- type S
- type B

1) Etait-ce bien le cas?
2) Si oui, quelles étaient les différences entre ces deux modèles?

Emmanuel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ALVF
Lieutenant
Lieutenant


Nombre de messages : 390
Date d'inscription : 03/04/2008

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Lun 28 Mar 2011 - 8:24

Bonjour,

Oui, il y a bien deux types de "remorque d'écoute modèle 1934", type "B" et type "S".

-la remorque type B est de dimension plus importante: Longueur de 4,60 m, largeur de 2 m, hauteur de 2,75 m.Limitation d'emploi: altitudes de 1000 m à 6000 m.

-la remorque type S a une longueur de 4 m, une largeur de 1,85 m et une hauteur de 2,30 m.Limitation d'emploi: altitudes de 0 à 6000 m.

Cordialement,
Guy François.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois vauvillier
GBM
GBM


Nombre de messages : 2268
Localisation : Paris
Date d'inscription : 09/10/2006

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Lun 28 Mar 2011 - 9:49

Bonjour Guy, bonjour à tous,

Sur la désignation de ces appareils :
Type S = constructeur Sautter-Harlé (comme indiqué plus haut)
Type B = constructeur Barbier-Bénard-Turenne (dit aussi BBT)

Cordialement

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Manuferey
Sous-Lieutenant
Sous-Lieutenant
avatar

Nombre de messages : 335
Localisation : USA
Date d'inscription : 07/01/2011

MessageSujet: Re: Quel type de matériel (remorque écoute Mle 34 Sautter-Harlé)   Mar 29 Mar 2011 - 0:36

Merci Messieurs.

J’avais bien raison de me méfier, il n’y avait pas de Type B Sautter-Harlé. Le seul type B était donc celui de BBT, reconnaissable à ses “oreilles” circulaires

Photo dans ce fil:
http://atf40.forumculture.net/materiel-f3/bizareries-ft-remorque-d-ecoute-et-canon-de-105-ca-t1274.htm

Emmanuel
